COMO ESCOLHER UM AQUECEDOR DE AGUA A GÁS

Thu, 09 Feb 2012 18:53:51 -0200

Precisamos escolher um aquecedor, baseado nos pontos de consumo que queremos ter água quente (duchas, torneiras, banheiras, etc.).

DIMENSIONAMENTO

Para dimensionamento do aquecedor de passagem as variáveis que são levadas em consideração são: Número de pontos de consumo:

Verificar o número de pontos de consumo que serão atendidos para determinação da capacidade do aquecedor:

8 Litros Atende um banheiro com chuveiro.

10 a 15 Litros Atende um banheiro: um chuveiro, podendo eventualmente atender um chuveiro e uma torneira simultaneamente;

18 a 20 litros Atende um banheiro, podendo atender dois banheiros próximos com duchas de 8 Lts de vazão, principalmente no verão.

22 a 26 Litros Atende dois banheiros, com ducha de no máximo 10 litros de vazão.

30 a 37 Litros Atende três banheiros, com duchas de no máximo 10 litros de vazão

- Distância do aquecedor ao ponto de consumo mais desfavorável:

A distância do aquecedor ao ponto de consumo é fundamental para um bom rendimento do equipamento.

Quanto maior a distância do aquecedor ao ponto de consumo, maior a perda de temperatura.

Considerando que posso ter uma perda de até 1° C/m e que o aquecedor de passagem na sua vazão nominal eleva a temperatura da água em + 20° C, se o ponto mais distante está a uma distância de 12 m a perda pode chegar a 12° C.

- Pressão e vazão mínimas para funcionamento.

A coluna d’água mínima entre o fundo da caixa e o ponto de consumo mais elevado não deve ser inferior 8 a 10 m.c.a (métros de coluna d’água). Essa distância depende do produto de cada fabricante.

Observações:

1. As condições hidráulicas do local e a temperatura de entrega da água fria influenciam na autonomia do aquecedor:
2. Se a distância mínima entre o ponto de consumo e a caixa não for atendida, haverá necessidade de pressurizar a rede hidráulica.

Quantos pontos simultâneos posso utilizar ?

Para se dimensionar corretamente um aquecedor instantâneo, preciso saber quantos pontos serão utilizados simultaneamente (o número total de usuários não importa).

O aquecedor pode atender com água quente diversos pontos da casa (pia da cozinha, ducha, banheira, máquina de lavar roupa, bidê, ducha higiênica). Precisamos definir quantos deles serão sempre utilizados simultaneamente. Haverá uma variação quando a temperatura da água fria estiver muito baixa.

Uma boa ducha tem de 10 a 12 l/min de vazão (confirme a da sua ducha), mas algumas delas podem ultrapassar bastante este valor. Se for o seu caso, entre em contato com nosso suporte para o dimensionamento adequado do seu aquecedor.

Considerando duchas de 10 l/min, os aquecedores de 6 a 13 l/min são adequados para uma única ducha. A diferença entre elas é o conforto. Para duas duchas, recomendamos aquecedores de 16 a 25 l/min. Para 3 duchas, aquecedores acima de 25 l/min.

Nos dias mais frios, um aquecedor acima de 25 l/min atenderá bem 2 duchas simultâneas.

Se um dia alguém lhe afirmar que um aquecedor de 15 ou de 18 /min atende 3 pontos simultâneos, peça para ver um deles funcionando e verifique se atende as suas expectativas.

TIPOS DE AQUECEDOR:

AQUECEDOR DE ACUMULAÇÃO: a água é aquecida previamente num reservatório. É indicado quando houver grande volume de água quente utilizado simultaneamente.

AQUECEDOR DE PASSAGEM: nesse tipo de aquecedor, a água é aquecida no momento em que se abre uma torneira de água quente. Aquecedores de passagens são indicados quando se deseja aquecimento instantâneo de água, sem necessidade de um reservatório de acumulação. Os tipos de aquecedores de passagem disponíveis no mercado são:

EXAUSTÃO NATURAL: Os gases provenientes da queima na combustão saem pela chaminé naturalmente. Seu uso é recomendado em áreas de serviço que permitem as adequações exigidas na norma NBR 13103. Existem dois sub-tipos de aquecedores de exaustão natural:

COM PILOTO: possui um piloto que fica permanentemente aceso. Não necessita de energia elétrica.

COM ACENDIMENTO AUTOMÁTICO: não possui piloto e utiliza pilhas comuns para sua ignição. A chama acende quando você abre o registro de água quente e apaga quando você o fecha. Não necessita de energia elétrica.

EXAUSTÃO FORÇADA: O aquecedor possui um exaustor interno que força a saída dos gases proveniente da combustão para fora do ambiente através da chaminé. É utilizado em áreas de serviços onde há restrições para atender as condições exigidas pela norma NBR 13103. Necessita de energia elétrica para funcionar. Em geral, são equipamentos de maior potência. Também são indicados para locais com grande incidência de vento.

FLUXO BALANCEADO: são aquecedores totalmente blindados. São os únicos que podem ser instalados no banheiro. Possuem dutos especiais que utiliza o ar do ambiente externo, tendo duas chaminés, sendo, uma para a entrada do oxigênio e a outra para a saída do gás carbônico.

CARACTERÍSTICAS DOS AQUECEDORES DE PASSAGENS:

- Necessita de pressão em torno de 5 a 10 metros de coluna de água (mca) para o funcionamento em plena capacidade.

- Ocupa pouco espaço para instalação.

- Trabalha com baixa pressão de gás.

VANTAGENS E DESVANTAGENS

ACUMULAÇÃO

VANTAGEM:

- A água fica armazenada na temperatura determinada pelo termostato em qualquer estação do ano.

- Pode ser utilizado simultaneamente em vários pontos de consumo de água quente.

DESVANTAGEM:

- Ocupar grande espaço útil no local da instalação.

- Se for mal dimensionado, a água quente pode terminar na metade da utilização, necessitando aguardar a recuperação da água quente.

PASSAGEM

VANTAGEM:

- Autonomia – isso porque a água na passagem pelo queimador é aquecida instantaneamente, podendo ser utilizada de imediato, sem esperar o aquecimento de reservatórios sem risco da água quente acabar no meio da utilização.

- Durabilidade – Por não possuir reservatórios, a durabilidade gira em torno de 10 a 15 anos.

- Dimensões – São equipamentos leves, com peso de até 20 kilos dependendo do tamanho. Não ocupa muito espaço e é instalado geralmente na parede da área de serviço. È de fácil remoção para eventuais manutenções.

CENTRAL THERMICA.

Thu, 02 Feb 2012 12:40:34 -0200

A Central Térmica THERMOTINI é um sucesso, pois dispensa altos investimentos para aquecimento de grandes volumes de água. Compõem-se de um reservatório acoplado ao aquecedor de passagem convencional (compatível com qualquer modelo nacional ou importado) substituindo com eficiência caldeiras ou outros caros processos de aquecimento de grandes volumes.

Eficiente, tendo recargas de água quente de 1000 litros / hora ou mais, outra vantagem é a possibilidade de acoplamento a sistema solar, ideal para pousadas, hotéis, motéis, clubes, escolas, edifícios e etc.

Apresentado em dois modelos, horizontal e vertical, com uma enorme gama de volumes, é o sistema de aquecimento de grandes volumes mais econômico do mercado.

Por que usar um sistema de pressurização em sua casa ?

Sat, 31 Dec 2011 08:04:13 -0200

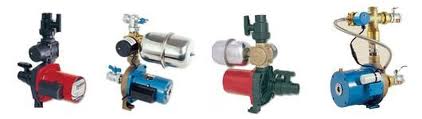

Pressurizador

O Brasil é mesmo um dos poucos países que usa reservatório de água elevado? O uso de pressurizador elimina a necessidade de reservatório? Quais normas devem ser seguidas?

Silas Sepúlveda e Silva Jr.
Brasília

Realmente no Brasil é muito usado o reservatório domiciliar, que historicamente está ligado à questão da confiabilidade do abastecimento de água. Como as concessionárias de modo geral acabam sempre apresentando falhas no abastecimento, as pessoas são levadas a usar o reservatório, ausente em alguns países com sistemas de abastecimento melhor consolidados.

O pressurizador de água tem funcionamento semelhante aos sistemas tradicionais em que se usa reservatório inferior, motobomba e reservatório superior. Contudo, não é permitido ligar a sucção do sistema pressurizador à tubulação da rede pública. Será sempre necessário usar um reservatório de água acoplado, o que não é um requisito da norma técnica, mas sim uma exigência das concessionárias.

O reservatório acoplado alimenta o pressurizador, composto essencialmente por um motor elétrico e por um rotor, que impulsiona a água com maior velocidade e pressão. Os sistemas normalmente possuem comandos automáticos (só passa a pressurizar a partir de certa vazão/abertura da torneira ou do chuveiro, cessa a pressurização também com uma diminuição da vazão), operando de acordo com curvas de rendimento vazão x pressão definidas pela potência do equipamento, tipo e diâmetro das tubulações.

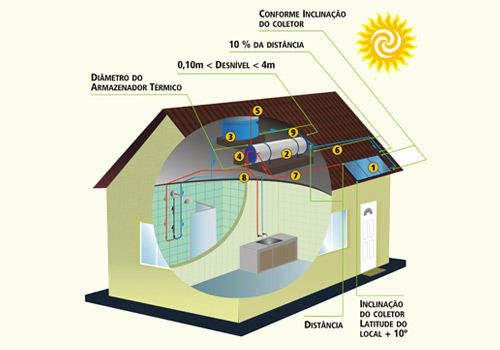

como instalar um sistema de aquecedor solar.

Sat, 31 Dec 2011 07:49:07 -0200

Este reservatório deve ser acoplado a um conjunto de placas coletoras podendo ser montado em dois sistemas:

Circulação Natural (por gravidade)
Circulação Forçada (por força mecânica - com bomba)

Sua tecnologia permite que a água aqueça alimentando-se da energia do sol, fornecendo energia gratuita e ecológica em abundância, nos dias nublados ou chuvosos.
O aquecedor solar THERMOTINI opera em sistema auxiliar elétrico.

Qual a escolha certa na hora de comprar seu Aquecedor.

Wed, 14 Dec 2011 07:38:29 -0200

Tipos de aquecimento de água

Os sistemas de aquecimento dividem-se em três tipos básicos: de aquecimento localizado, de passagem e de acumulação.

Um chuveiro elétrico (imagem à direita), destes comuns, pode ser considerado um sistema de aquecimento localizado. A água quente é fornecida diretamente na mesma unidade onde será aquecida. Um pequeno aquecedor que se coloca embaixo da pia de cozinha para alimentar a torneira também. Antigamente se utilizava também chuveiros à gás, cuja chama aquecia a água da mesma forma, mas hoje em dia este tipo de chuveiro só existe mesmo em algumas cidades do nordeste brasileiro onde a energia elétrica é muito cara ou inexistente.

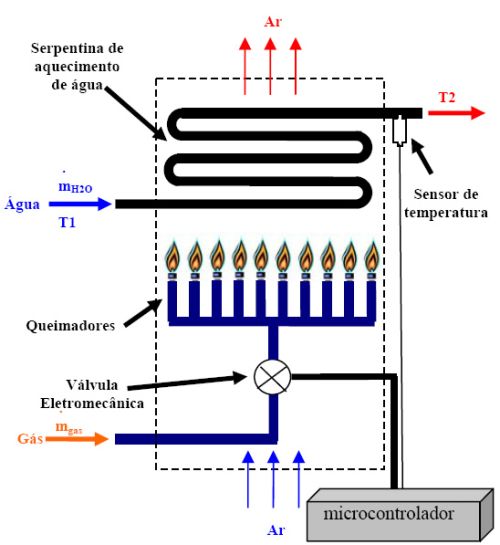

Os aquecedores de passagem são também chamados de aquecedores rápidos. Podem ser elétricos ou a gás. Os elétricos ficam localizados dentro dos banheiros ou cozinhas, e têm potência suficiente para alimentar chuveiro, torneira de pia e até a torneira da cozinha. O consumo de energia elétrica é alto, maior do que um chuveiro elétrico comum, e precisa de uma instalação elétrica dimensionada corretamente.

Existem também os aquecedores de passagem à gás (imagem à direita). Estes, antigamente, eram colocados dentro dos banheiros mas depois foram banidos para o lado de foram para evitar acidentes decorrentes de vazamentos de gás. O funcionamento hidráulico é igual aos aquecedores centrais elétricos, ou seja, existe uma tubulação de água quente que distribui a água quente a partir do aquecedor até cada ponto de consumo.

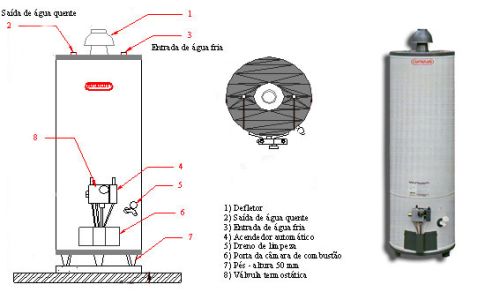

Os aquecedores de acumulação (à esquerda) podem ser elétricos, a gás ou solares. Nestes, um tanque isolado termicamente mantém a água a uma determinada temperatura, de onde é direcionada aos pontos de consumo. Note que mesmo os aquecedores solares contêm um aquecedor elétrico para os dias nublados.

Mas como se comporta cada um destes sistemas? Quais são suas vantagens e desvantagens? Para fazer uma análise mais precisa, vejamos como eles se comporta mem relação à:
• Construção do banheiro e instalação do sistema
• Consumo de energia elétrica
• Consumo de água
• Manutenção
Vejamos:

Construção do banheiro e instalação do sistema

O melhor momento para começar a pensar na escolha do sistema de água quente para os banheiros é durante o projeto da obra. Isto porque envolve confecção de encanamentos, localização da caixa d'água e do evento aquecedor central (“boiler”), escolha das torneiras e misturadores, sem falar do chuveiro e demais acessórios que entrarão em contato com a água.

Adaptações feitas em reformas, seja em prédio velho, ou mesmo em uma obra nova onde se mudo o projeto inicial, ficam bem mais caras do que uma instalação feita do zero, a partir do projeto e, claro, contratando-se um bom projetista para fazer os dimensionamentos necessários. Esqueça aquele encanador intrometido que dimensiona “na prática”, este tipo de profissional certamente tem seu lugar na obra, mas nada melhor do que um arquiteto competente trabalhando em conjunto com um projetista de hidráulica para chegar à melhor relação custo-benefício em uma instalação que, no final das contas, ficará funcionando no mínimo por mais uns 30 anos.

Justamente por este longo prazo de utilização, evite usar material de segunda linha, projete tudo como tem que ser, compre material de boa qualidade, que atenda às normas técnicas e que você tenha esperança de conseguir peças de reposição daqui a alguns anos. Uma instalação com estes cuidados parece ficar mais cara do que uma feita “no olho”,mas é um grande engano pensar assim. Em obra, o planejamento é a melhor economia que se pode fazer. Um bom projeto permite que se saiba onde se pode economizar sem comprometer o desempenho, conforto e durabilidade, enquanto que de nada adianta comprar material de marca renomada (e cara) sem um bom planejamento e projeto.

Feita esta introdução, vejamos: no quesito construção e instalação, os sistemas mais complexos e caros são o solar e o elétrico com reservatório central, seguidos de perto pelo a gás com reservatório central. O mais econômico é o bom e velho chuveiro elétrico.

Consumo de energia elétrica

Em contrapartida a estes gastos iniciais, vamos pensar no consumo de energia elétrica. O aquecimento solar vai se pagar ao longo dos anos, desde que a obra fique em local ensolarado. Todo sistema de aquecimento solar tem um segundo sistema à eletricidade, para que à noite ou em dias nublados o prédio não fique sem a água quente. Assim, quanto mais sol, menos consumo de eletricidade.

O mais perdulário dos sistemas de aquecimento de água é o central elétrico. Por mais bem construído que seja, o boiler perde calor para o meio ambiente, tanto mais quanto mais frio for o local, pois o termostato mantém a água em determinada temperatura, cerca de 60ºC, independentemente do consumo. À medida em que a água quente vai sendo usada, o reservatório vai se enchendo de água fria, que vai ser aquecida e mantida aquecida. Este processo é o que mais gasta energia elétrica, justamente por isto se tem a opção do aquecedor central com aquecimento à gás.

Esta é uma boa opcão pois a conta do gás fica bem mais em conta do que a de energia elétrica. O inconveniente do aquecimento central à gás é que o local precisa ser arejado e ter acesso facilitado, pois é preciso manter a chama piloto acesa, dificultando a instalação, por exemplo, em um vão de telhado ou no topo de um armário, como pode se feito com um aquecedor central elétrico.

Uma opção intermediária seria o aquecimento a gás de passagem, onde a água é aquecida apenas quando é necessária. Ao ser aberto o chuveiro ou torneira, a água começa a circular na tubulação e o aquecedor acende o gás, cuja chama esquenta a água dentro de uma serpentina. O inconveniente é que o aquecedor deve ficar fora do banheiro, para evitar acidentes fatais devido a vazamento de gás.

Assim, em termos de consumo de energia elétrica o que gasta mais é o aquecimento central elétrico, seguido pelo solar. Os sistemas às gás não gastam energia elétrica, mas muitos projetistas costumam deixar, por via das dúvidas, uma tomada pronta para chuveiro elétrico junto aos chuveiros, para o caso de pane ou manutenção no sistema à gás.

Consumo de água

A princípio, o consumo de água independe do tipo de aquecimento. Está mais ligado a fatores humanos e às características do local de instalação. Por exemplo, um aquecedor de passagem à gás ou um chuveiro elétrico permitem que se tome banho por horas a fio, com a mesma quantidade de água e à mesma temperatura. Já em um aquecimento central, elétrico, solar ou à gás, a água vai ficando cada vez mais fria, à medida em que a água quente do boiler vai sendo consumida. Chega uma hora em que a água ficará realmente fria e o banho desconfortável. Nestas condições, qualquer um destes sistemas de aquecimento tendem a fazer com que a pessoa se demore mais no banho, aumentando o consumo de água.

Outra coisa que influi no consumo de água é a pressão disponível nos pontos de consumo. Um chuveiro elétrico funciona bem mesmo com a caixa dágua logo acima do teto e, neste caso, a pequena pressão diminuiria o consumo horário de água. Já um aquecedor central, a gás, elétrico ou solar, precisam que os reservatórios, tanto de água fria quanto quente, fiquem mais elevados e, consequentemente, com maior pressão nos pontos de consumo. Com isto, um banho de 15 minutos gastaria algo como 10 litros num chuveiro elétrico comum, e poderia chegar a 100 litros ou até mais se houver boa pressão de água.

Manutenção

Neste quesito o chuveiro elétrico comum bate todos os outros sistemas, pois tem manutenção barata e fácil de ser feita, qualquer pessoa com um mínimo de treino pode trocar uma resistência ou desentupir o crivo.

Os sistemas de aquecimento de água por passagem, à gás ou elétrico, também apresentam pouca manutenção, mas quando necessária fica mais cara do que a do chuveiro elétrico, e precisa ser feita por técnico especializado.

Sistemas de aquecimento central têm uma vida útil longa, acima de 5 anos. Depois disto pode ser necessária a troca de registros e válvulas, sem falar dos tambores de armazenamento que também podem precisar de reparo ou substituição. Quando sito ocorre, a despesa é alta e o serviço igualmente é feito por empresa especializada.

E a questão das banheiras?

Sonho de consumo de muitos, as banheiras precisam de instalação especial, cuidadosamente projetada,pois precisa ser enchida rapidamente e ter um sistema que mantenha a temperatura da água.

Por isto, onde existe previsão de banheira é preciso pensar em um sistema de aquecimento central ou então em um aquecedor de passagem à gás, para que o usuário tenha água quente suficiente e em pequeno espaço de tempo para encher a banheira. Uma banheira pequena já consome 100 litros de água, as maiores comportam acima de 1.000 litros. Aquecer toda esta água e mantê-la quente ao longo do tempo requer muita energia, por isto o mais econômico é usar aquecimento à gás, a não ser que seja impossível disponibilizar espaço físico para os aquecedores, caso de apartamentos pequenos onde será preciso recorrer aos aquecedores elétricos.

Depois de cheia a banheira, a temperatura da água pode ser mantida colocando-se mais água quente. Alguns modelos dispõem de pequenos aquecedores elétricos de passagem por onde uma bomba faz recircular a água já contida na banheira, de forma a manter a temperatura dentro do padrão estabelecido pelo usuário.

Assim, quando se fala em banheira, o arquiteto ou construtor deve logo se lembrar de que junto coma banheira virá tubulação de água quente, sistemas maiores de aquecimento de água e maior capacidade nas caixas d'agua, tudo isto aumenta o custo de construção e manutenção do edifício.

Resumindo...

Esperamos que as ponderações que fizemos aqui o ajudem a escolher seu sistema de aquecimento de água residencial. Algumas dicas adicionais:
• Se deseja algo mais econômico, fique com o bom e velho chuveiro elétrico. O custo de instalação é baixo, mas o consumo de energia elétrica ao longo do tempo pode compensar a instalação de um sistema a gás ou solar.
• Caso possa gastar um pouco mais logo de saída e tenha local disponível, fique com o aquecedor de passagem à gás.
• Se deseja gastar ainda um pouco mais durante a obra, ou então se tiver banheira, fique com os sistemas com reservatório central, de preferência à gás.
• Caso esteja preocupado com a ecologia ou então com o consumo de energia elétrica a longo prazo fique com o aquecimento solar, mesmo sabendo que sua construção inicial é a mais cara entre todos os sistemas que vimos.

Quando há a necessidade de um Pressurizador?

Fri, 09 Dec 2011 08:09:23 -0200

Se não existir a pressão de água ideal de 10 m.C.A é necessária a pressurização. A medição é feita, tomando-se por base o fundo da caixa d'água até o ponto mais alto da ducha, considerando-se apenas a distância vertical. No caso é mais apropriada a instalação na saída da caixa (sistema By-Pass), com potência de ½ CV (conforme a vazão), e pressurizar a rede quente e fria. Não sendo possível, existe a possibilidade de se pressurizar somente a rede quente, nesse caso, a bomba deve ser de potência menor, de modo a evitar choque de pressão no misturador o que acarretaria a impossibilidade da mistura da água quente com a fria, para estes casos, recomenda-se uma potência de ¼ CV, no máximo

Qual o mínimo de Coluna de Água é necessário para o Aquecedor?

Fri, 09 Dec 2011 08:04:46 -0200

Todo Aquecedor de Passagem necessita de pressão para funcionamento, já que é acionado pela passagem de água. Mas, para se ter um aproveitamento de 100% do potencial do aparelho, recomendamos uma pressão de 1 Kgf/cm² ou 10 mca, para que todos os pontos sejam atendidos satisfatoriamente e não haja perda de conforto térmico. Não havendo esta coluna manométrica, torna-se necessário pressurizar a rede quente e fria, excetuando-se a válvula de descarga. Coberturas e o último andar de edifícios também necessitam ser pressurizados.

Substituir o Aquecedor de acumulação por um de passagem pode?

Thu, 08 Dec 2011 07:42:03 -0200

O Aquecedor de Passagem pode substituir o sistema de Acumulação Gás/Elétrico?
Sim! E com muitas vantagens: Basta possuir o ponto de gás próximo aonde será instalado o Aquecedor de Passagem. É preciso também, verificar, se existe o furo da chaminé na parede, depois é só trazer as tubulações até o equipamento adquirido e instalá-lo conforme a necessidade do cliente.

Economia entre o aquecedor a gás e o chuveiro elétrico.

Thu, 08 Dec 2011 07:32:04 -0200

O aquecimento de água com aquecedor a gás de passagem é mais econômico comparando com chuveiro elétrico?

Se compararmos com a mesma quantidade de água, o aquecedor a gás é cerca de 30% mais econômico podendo chegar até 50% de economia em relação ao chuveiro elétrico.

O que é queimador bi-partido?

Nesse caso os queimadores do aquecedor são divididos em duas partes de tal forma que em certos momentos dependendo da regulagem imposta ao aquecedor apenas ocorra chama em alguns queimadores, proporcionando maior economia. Essa tecnologia é encontrada nos modelos KO500S, KO1800S e nos modelos digitais KO1500FB, KO2000SE e KO3000SE.

Rinnai uma empresa sustentável

Thu, 01 Dec 2011 23:48:10 -0200

Certificada em 2011 com o NBR IS0 14001 , A Rinnai Tecnologia de aquecimento ltda, está fortemente comprometida com a sua performance ambiental. Desde sua existência esta preocupada com a questão de sustentabilidade, usando menos energia e evitando emissão de gases de efeito estufa que podem prejudicar o meio ambiente.
No estados Unidos a Rinnai ganhou ENERGY STAR aprovação pela reunião as diretrizes de eficiência rigorosas definidas pela Agência de Proteção Ambiental dos EUA e do Departamento de Energia.
Isso mostra o quanto estamos dispostos a trabalhar duro para o futuro do universo.
A água é essencial para a sobrevivência humana. Não obstante, existem mais de mil milhões de pessoas que não têm acesso a água potável e mais de 2,4 mil milhões que não têm acesso a saneamento básico.
Como empresa de um grande porte, estamos comprometidos a limitar o disperdício de água fabricando produtos de grande economia e segurança.

Todos os produtos Rinnai possuem o selo CONPET que tem o objetivo de estimular a utilização de produtos eficientes, que proporcionam maior economia energética.

Tecnologia Solar

A Rinnai desde já está comprometida com o uso consciente de energia e água.
A tecnologia solar é uma das tecnologias que trabalhamos fortemente para contribuir para um mundo melhor.
A energia solar fonte energética limpa que contribui para a redução das emissões de Gases do Efeito Estufa.
A utilização de aquecimento solar de água, gera menor impacto ambiental, e obviamente menor degradação dos recursos naturais. Estes são aspectos essenciais para melhor qualidade de vida e o desenvolvimento sustentável das cidades.

Dicas para um banho confortável e econômico

Utilizar duchas de menor vazão
Fechar a torneira ao escovar os dentes e ao fazer a barba
Feche bem as torneiras
Feche a ducha, se ensaboe e depois abra para enxaguar
Não tome banho demorado
Regule o aquecedor de acordo com o clima, evitando desperdício de gás e água.

Como Funciona um Aquecedor Solar ?

Fri, 25 Nov 2011 18:35:30 -0200

O aquecedor solar é composto por coletores solares e Boiler.

Os Coletores solares também chamados popularmente de (placas solares) são responsável pela captação do calor solar. Esse calor é transferido para água que circula na parte interna da tubulação.

O boiler também chamado de reservatório térmico
possui o formato cilindros. Geralmente é construido em aço inox ou polipropileno isolados termicamente com poliuretano. Assim a água é conservada e aquecida para consumo.

A caixa de água fria alimenta o reservatório térmico do aquecedor solar afim de mantê-lo sempre cheio.

A circulação da água poderá ser feita por circulação natural que é a mais aconselhada por não ter a necessidade de utilizar a eletricidade ou na impossibilidade de utilizar este formato de circulação, utiliza-se a bomba elétrica para forçar a circulação da água.

Como Escolher Um Aquecedor De Água

Fri, 25 Nov 2011 18:28:09 -0200

A primeira condição necessária é uma hidráulica apropriada, com tubulação para água fria, para água quente e para o gás que vai alimentar o aquecedor, que pode ser GLP (gás liquefeito de petróleo) ou GN (gás natural).

Precisamos escolher um aquecedor, baseado nos pontos de consumo que queremos ter água quente (duchas, torneiras, banheiras, etc.).

DIMENSIONAMENTO

Para dimensionamento do aquecedor de passagem as variáveis que são levadas em consideração são: Número de pontos de consumo:

Verificar o número de pontos de consumo que serão atendidos para determinação da capacidade do aquecedor:

8 Litros Atende um banheiro com chuveiro.

10 a 15 Litros Atende um banheiro: um chuveiro, podendo eventualmente atender um chuveiro e uma torneira simultaneamente;

18 a 20 litros Atende um banheiro, podendo atender dois banheiros próximos com duchas de 8 Lts de vazão, principalmente no verão.

22 a 26 Litros Atende dois banheiros, com ducha de no máximo 10 litros de vazão.

30 a 37 Litros Atende três banheiros, com duchas de no máximo 10 litros de vazão

- Distância do aquecedor ao ponto de consumo mais desfavorável:

A distância do aquecedor ao ponto de consumo é fundamental para um bom rendimento do equipamento.

Quanto maior a distância do aquecedor ao ponto de consumo, maior a perda de temperatura.

Considerando que posso ter uma perda de até 1° C/m e que o aquecedor de passagem na sua vazão nominal eleva a temperatura da água em + 20° C, se o ponto mais distante está a uma distância de 12 m a perda pode chegar a 12° C.

- Pressão e vazão mínimas para funcionamento.

A coluna d'água mínima entre o fundo da caixa e o ponto de consumo mais elevado não deve ser inferior 8 a 10 m.c.a (métros de coluna d'água). Essa distância depende do produto de cada fabricante.

Observações:

1. As condições hidráulicas do local e a temperatura de entrega da água fria influenciam na autonomia do aquecedor:
2. Se a distância mínima entre o ponto de consumo e a caixa não for atendida, haverá necessidade de pressurizar a rede hidráulica.

Quantos pontos simultâneos posso utilizar ?

Para se dimensionar corretamente um aquecedor instantâneo, preciso saber quantos pontos serão utilizados simultaneamente (o número total de usuários não importa).

O aquecedor pode atender com água quente diversos pontos da casa (pia da cozinha, ducha, banheira, máquina de lavar roupa, bidê, ducha higiênica). Precisamos definir quantos deles serão sempre utilizados simultaneamente. Haverá uma variação quando a temperatura da água fria estiver muito baixa.

Uma boa ducha tem de 10 a 12 l/min de vazão (confirme a da sua ducha), mas algumas delas podem ultrapassar bastante este valor. Se for o seu caso, entre em contato com nosso suporte para o dimensionamento adequado do seu aquecedor.

Considerando duchas de 10 l/min, os aquecedores de 6 a 13 l/min são adequados para uma única ducha. A diferença entre elas é o conforto. Para duas duchas, recomendamos aquecedores de 16 a 25 l/min. Para 3 duchas, aquecedores acima de 25 l/min.

Nos dias mais frios, um aquecedor acima de 25 l/min atenderá bem 2 duchas simultâneas.

Se um dia alguém lhe afirmar que um aquecedor de 15 ou de 18 /min atende 3 pontos simultâneos, peça para ver um deles funcionando e verifique se atende as suas expectativas.

TIPOS DE AQUECEDOR:

AQUECEDOR DE ACUMULAÇÃO: a água é aquecida previamente num reservatório. É indicado quando houver grande volume de água quente utilizado simultaneamente.

AQUECEDOR DE PASSAGEM: nesse tipo de aquecedor, a água é aquecida no momento em que se abre uma torneira de água quente. Aquecedores de passagens são indicados quando se deseja aquecimento instantâneo de água, sem necessidade de um reservatório de acumulação. Os tipos de aquecedores de passagem disponíveis no mercado são:

EXAUSTÃO NATURAL: Os gases provenientes da queima na combustão saem pela chaminé naturalmente. Seu uso é recomendado em áreas de serviço que permitem as adequações exigidas na norma NBR 13103. Existem dois sub-tipos de aquecedores de exaustão natural:

COM PILOTO: possui um piloto que fica permanentemente aceso. Não necessita de energia elétrica.

COM ACENDIMENTO AUTOMÁTICO: não possui piloto e utiliza pilhas comuns para sua ignição. A chama acende quando você abre o registro de água quente e apaga quando você o fecha. Não necessita de energia elétrica.

EXAUSTÃO FORÇADA: O aquecedor possui um exaustor interno que força a saída dos gases proveniente da combustão para fora do ambiente através da chaminé. É utilizado em áreas de serviços onde há restrições para atender as condições exigidas pela norma NBR 13103. Necessita de energia elétrica para funcionar. Em geral, são equipamentos de maior potência. Também são indicados para locais com grande incidência de vento.

FLUXO BALANCEADO: são aquecedores totalmente blindados. São os únicos que podem ser instalados no banheiro. Possuem dutos especiais que utiliza o ar do ambiente externo, tendo duas chaminés, sendo, uma para a entrada do oxigênio e a outra para a saída do gás carbônico.

CARACTERÍSTICAS DOS AQUECEDORES DE PASSAGENS:

- Necessita de pressão em torno de 5 a 10 metros de coluna de água (mca) para o funcionamento em plena capacidade.

- Ocupa pouco espaço para instalação.

- Trabalha com baixa pressão de gás.

VANTAGENS E DESVANTAGENS

ACUMULAÇÃO

VANTAGEM:

- A água fica armazenada na temperatura determinada pelo termostato em qualquer estação do ano.

- Pode ser utilizado simultaneamente em vários pontos de consumo de água quente.

DESVANTAGEM:

- Ocupar grande espaço útil no local da instalação.

- Se for mal dimensionado, a água quente pode terminar na metade da utilização, necessitando aguardar a recuperação da água quente.

PASSAGEM

VANTAGEM:

- Autonomia - isso porque a água na passagem pelo queimador é aquecida instantaneamente, podendo ser utilizada de imediato, sem esperar o aquecimento de reservatórios sem risco da água quente acabar no meio da utilização.

- Durabilidade – Por não possuir reservatórios, a durabilidade gira em torno de 10 a 15 anos.

- Dimensões – São equipamentos leves, com peso de até 20 kilos dependendo do tamanho. Não ocupa muito espaço e é instalado geralmente na parede da área de serviço. È de fácil remoção para eventuais manutenções.

Sistema de Pressurização

Fri, 25 Nov 2011 18:21:03 -0200

Casas térreas, sobrados e apartamentos de cobertura normalmente apresentam baixa pressão da água, fato que pode prejudicar ou até mesmo impedir o funcionamento do aquecedor de água a gás, que exige maior pressão da água para seu correto funcionamento.

A solução mais econômica para garantir maior pressão é a instalação de pressurizador – aparelho que bomba a água de uma determinada rede hidráulica, acrescentando a ela maior pressão.

Os pressurizadores funcionam de duas maneiras:

Dispositivo Fluxostato: ao detectar a presença de água em seu interior o pressurizador inicia seu funcionamento. Este dispositivo permite que o aparelho tenha uma chave com posições de acionamento manual, automático e desligado. Portanto, o se acionamento estiver no automático o pressurizador irá ligar quando o registro de água for aberto.

Dispositivo Pressostato: faz com que a pressão da água seja constante, ao detectar uma baixa na pressão o pressurizador entra em funcionamento.

* O pressurizador ideal deve ser escolhido conforme vazão e a pressão necessárias para o funcionamento do aquecedor.

Onde instalar

Residência: o mais comum é instalar o pressurizador logo na saída de água da caixa d’água, desta forma tanto a rede de água fria como a de água quente serão pressurizadas, garantindo equilíbrio ao misturar as duas temperaturas de água.

Apartamento: o pressurizador é instalado na entrada de água fria do aquecedor. Um equipamento de menor potência já é suficiente para gerar um acréscimo na pressão existente.

* Procure uma empresa especializada ou um profissional habilitado para realizar a correta instalação.

Como Funciona o aquecedor a Gás

Fri, 25 Nov 2011 18:18:12 -0200

O aquecedor a gás possui um queimador semelhante ao de um fogão envolvido por uma espécie de serpentina onde circula a àgua que irá ser aquecida. Ao ser acionado, este fogo é controlado automaticamente por um pressostato que possui um sensôr na rede de água e uma válvula que controla a passagem do gás para o queimador. Quanto mais fria a água, mais intenso é o fogo do queimador para permitir que esta água se aqueça e atinja a temperatura ideal previamente escolhida.

O Aparelho

A água quentinha para tomar banho ou lavar as mãos e louças pode ser obtida instantaneamente quando utilizado um aparelho que aquece a água por meio de uma chama, sendo que esta chama é produzida e mantida acessa pelo gás GN (gás natural) ou GLP (gás liquefeito de petróleo, conhecido como gás de cozinha).
A água fria ao estar dentro do aparelho entra em contato com a chama para ser aquecida, e em seguida é distribuída para os pontos de consumo desejados.

Modelos de Aquecedores domésticos

O aquecimento da água pode ser realizado de duas maneiras, conforme os dois modelos de aparelhos.

Aquecedor de passagem

A água fria passa por um sistema de serpentina distribuída ao redor da câmara de combustão (local onde a chama fica acessa). Desta forma a água é aquecida gradualmente, à medida que passa pelo aparelho. Neste sistema não há necessidade do aparelho ter um reservatório por acumulação, por tanto, o consumo da água é imediato.

Funcionamento:

O acionamento do aparelho ocorre quando é aberto um ponto de consumo de água. Isto é, a chama é acesa quando a água entra pelo aquecedor e movimenta uma peça fazendo com que o gás seja liberado, e simultaneamente ao acionamento do gás a unidade eletrônica (pilha) recebe um comando para produzir uma faísca e assim acendendo o fogo (a chama). Além de produzir a faísca, a pilha também mantém a válvula do gás aberta para que o fogo continue aceso durante o tempo todo que o ponto de água estiver aberto.

Aquecedor por acumulação

Já os aparelhos por acumulação, conhecido como boilers, necessitam de um reservatório de acumulação (como o próprio nome já diz). Isto é, cada aparelho apresenta um cilindro vertical onde a água fica armazenada, e onde é aquecida pela chama (que é produzida em um tubo no centro do cilindro). O controle do aquecimento da água é feito por meio de um termostato que mantém automaticamente a temperatura dentro dos limites estabelecidos, enquanto que a perda do calor é controlada pelo revestimento térmico existente no cilindro. Com este sistema de aquecimento o consumo da água pode ser imediato (conforme a regulagem) ou para consumo posterior.

Funcionamento:

A chama fica acesa o tempo todo, conhecida como chama piloto (não necessita de energia elétrica), mantendo a água sempre em aquecimento. Pode ser regulada (para uma chama maior) minutos antes do uso para que a água fique mais quente. Ou a chama pode ficar o tempo todo em um nível superior para que a água sempre esteja quente, consequentemente o consumo do gás será maior. A quantidade de litros de água aquecida depende do tamanho do reservatório, portanto, a água quente é limitada.

Inauguração do Blog Brasiltec

Thu, 24 Nov 2011 19:48:37 -0200

Boa Tarde Visitante,

Seja Bem vindo ao Blog da Brasiltec Aquecedores, aqui vamos compartilhar com vocês muitas dicas sobre aquecimento de água e também sobre casa e construção em geral. Fique atento e aproveite.
